內進流格柵產品介紹

　　很多城市和地區現在都存在污水污染嚴重的問題，尤其是在一些工業加工場所附近，污水的排放量非常大，不僅對于周邊居民的生活造成影響，也會對環境造成負擔，所以現在人們對于污水處理設備的應用給予了高度重視，內進流格柵的投入應用可以解決很多污水處理難題，因?yàn)樵O(shè)備在運行期間可以完成懸浮物等不同類型污物的處理過程，也可以避免污染物在處理排放期間發生堵塞等難題。

　　內進流式網板格柵除污機，是一種將攔污和除污結合于一體的高效細格柵除污設備。適用于大、中、小型泵站作為精細格柵，攔截、清除水中的漂浮物，如：雜草、紙片、煙頭、瓜子、纖維、毛發等，該機型具有很高的污物捕獲率，可后續處理工藝的有效實施。

　　可以說內進流格柵對于環保事業的發展有很大的幫助，這種設備的應用也越來越普遍，但是平時在使用設備時也需要注意一些問題。在選用格柵設備時要對設備的分類進行了解，不同類型的設備可以達到的處理效果存在一定的差異，尤其是格柵設備中格柵之間的距離，如果格柵的距離過大，這個時候就無法達到處理效果，所以用戶需要提前對污水處理標準有一定的認識，然后結合實際情況選用合適的格柵設備進行應用。

　　內進流格柵的工作狀態是持續的，也可以設定為間歇的。而且根據流動的方向等因素，齒耙齒鏈軸裝置可以自由選擇的。該設備有很多優點，首先是一個在沒有人工的情況下工作的設備，并且該設備的工作狀態十分安全，可以設置超載的安全裝置，一旦超載設備自身會自動停止工作來工作過程的安全性。而且該設備工作效率高，消耗卻很低，并且沒有噪音。

　　內進流格柵由于其合理的設計結構，所以自身有很強的分離能力，在該設備使用的過程中一般很少需要去修復。由于其自身的抗腐蝕性等功能，在水里長期工作也不會有影響，并且在水中工作可以避免篩選出來的污物散發出難聞的氣味，可以很好的保護環境。

　　內進流網板格柵 結構原理

　　自進流網板細格柵自機架、驅動系統、網板系統、反沖洗系統、除渣系統及電控系統六大部分組成。

　　減速電機驅動鏈輪轉動，鏈輪帶動網板連續回轉；污水從進水口進入格柵，經網板過濾，濾后水流向網板外側，污物被截留在同板內表面，隨著網板連續回轉帶至頂部；反沖洗系統沖洗洗板外側，在沖洗水作用下污物被沖洗到收渣槽，并隨著沖洗水一起流出排污口。

　　內進流網板格柵 主要用途與適用范圍

　　是一種將攔污和除污結合于一體的高效細格柵除污設備。適用于大、中、小型泵站作為精細格柵，攔截、清除水中的漂浮物，如：雜草、紙片、煙頭、瓜子、纖維、毛發等，該機型具有很高的污物捕獲率，可后續處理工藝的有效實施。

　　內進流網板格柵 主要結構及特點

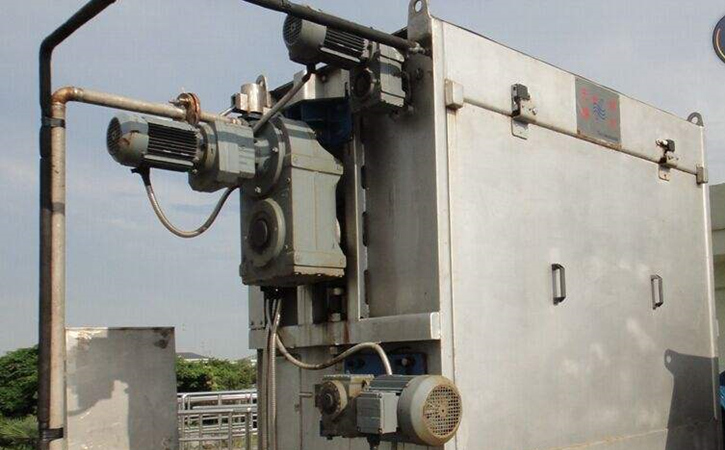

　　內進流式網板格柵除污機主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統及電控系統等主要部件組成。驅動電機安裝在機架正向的主軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度范圍內截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣槽后自流排出機外。

　　內進流式網板格柵除污機的驅動裝置位于機架上部， 減速機。在機架前后二側設置了螺旋式調節裝置，調整傳動鏈條緊松。

　　內進流式網板格柵除污機的機架為不銹鋼板材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前后壁板上設有導軌，其上部還設有一內部集渣槽，并延伸至機外。機架安裝于格柵井的，機架的兩側與格柵井之間的間隙為格柵濾后出水的通道。在機架的迎水端兩側布置了導流擋板，其在導流的同時，可防止漂浮垃圾通過。

　　設備安裝

　　1、設備可直接安裝在預制的鋼筋混凝土溝渠中。

　　2、格柵整機除動格柵片外，一般不需要在現場進行組裝。

　　3、設備安裝就位后，當機架與溝渠內兩側存在較大間隙時，可考慮用薄型塑料板加以封閉，以免影響攔污效果。

　　4、放置格柵的溝渠在施工中，要求渠壁盡量平整垂直，渠底面應保持水平平整。

　　5、渠壁頂邊應按格柵安裝基礎圖的要求預埋200×100×10鋼板四塊，用于焊接基礎螺栓。

　　6、設備安裝就位后，再進行電器控制裝置的安裝。電器控制系統的設置和調整，由本公司按技術要求派專人進行。

　　設備調試

　　1、開機前準備工作

　　設備安裝完畢后，在進行設備運行前，應做好下列工作：

　　1）、設備安裝是否平穩；

　　2）、設備各連接處螺栓、螺栓銷是否擰緊和銷牢；

　　3）、各潤滑點是否按要求加潤滑劑；

　　4）、各轉動部分經手動盤車檢查，無卡、堵現象存在；

　　5）、電氣控制裝置是否設置安全可靠；

　　6）、操作人員是否在崗位；

　　經檢查合格后，方可進行開機調試運轉。

　　2、調試試運行

　　空負荷調試試運行：格柵應先進行空負荷調試試運行，運行時間不得少于1小時。在試運行中，應注意以下情況的觀察：

　　1）、電動機、減速機的溫升及異常聲響的產生；

　　2）、傳動裝置有無振動、沖擊和不正常聲響的產生；

　　3）、運動部分有無卡、堵、松動等異常現象，特別應注意連桿與動?xùn)牌苓叞暹B接配合處松動情況；

　　內進流格柵

　　4）、動、靜柵片運動位置是否滿足設計要求；

　　5）、用于柵片動作控制系統電氣裝置的可靠性和準確性；

　　6）、整機操作控制系統電氣裝置的可靠性、安全性及動作的準確性；

　　若出現以上所列的情況，應及時停機檢查，維護更換、消除隱患。

　　3、帶負荷調試試運行

　　帶負荷調試試運行時間不得少于4小時，應注意觀察下列情況：

　　1）、設備帶負荷運行時，運行噪音應≤50dB,當噪聲過大時，應檢查運動部件是否有異常情況存在，如：運動部件與機架是否摩擦、柵片安裝位置是否準確。

　　2）、試運行過程中，應注意減速機的溫升。按技術要求減速機溫升△T≤70℃。

　　3）、試運行時，應注意減速機等潤滑部位有無滲漏現象。

　　操作規程及注意事項

　　1、一般情況下設備為自動控制運行，如需手動控制，只需按控制要求按下手動控制按鈕即可進行操作，但運行管理人員必須經常巡視。

　　2、操作人員必須做好當班設備運行記錄。

　　3、當出現故障報警時，立即切斷電源，停機檢查，當故障排除后，方可投入正常運行。

　　4、格柵水下運動部件均為不銹鋼，無需進行定期的防護保養，但機械傳動部分及減速機必須進行定期的檢查和加注潤滑油或潤滑脂。

　　5、應定期檢查運動部分有無卡、堵及緊固松動等異常現象，如出現上述情況應立即解決，及時消除事故隱患。

　　6、應定期檢查操作控制系統電氣裝置的可靠性、安全性和控制動作的準確性。如發現問題，應及時停車檢查，同時應盡早通知我公司派人對設備進行維護、更換，消除設備隱患。

　　設備保養

　　1、除減速機外，其余需進行潤滑的部位所使用潤滑油或潤滑脂按設備要求更換或清洗。

　　2、調整連接傳動部分的緊固螺栓。

　　格柵除污機設備注意事項：

　　此型號的格柵為細格柵只能撈取水中心短纖維等較小的漂浮物，在此之前必須設置中粗格柵。

　　進水之前一定要清除格柵井及上游管道中的所有雜物，初進水時需采取臨時措施，防止管道中的木方等雜物進入柵網內，格柵除污機工藝，撞壞柵網。

　　格柵除污機設備訂貨說明

　　1、用戶訂貨時請注明槽寬、槽深、間隙、排渣高度（常規高度1m），設備材質要求

　　2、安裝角度35°為標準角，格柵除污機流程，末注明均按此供貨。

　　3、末注明特殊要求，均按本單位常規產品供貨。

　　4、本單位可配套供應各種輸送機及壓榨設備，如需可另訂貨。

　　回轉式格柵除污機安裝調試說明 :

　　1、 設備起吊安裝前先需檢查的內容

　　1.1  檢查設備在運輸過程中是否損壞現象。

　　1.2  根據設備安裝圖檢查基礎尺寸是否符合要求，應；

　　1.3  格柵井兩側于井頂部平臺面應垂直，其垂直誤差不超過 20mm；格柵井兩側應平行，其平行度誤差不超過20mm.

　　1.4  檢查各預埋件位置、尺寸是否與圖紙一致，預埋鋼板應 與格柵井頂部平臺平。以上內容檢查完畢符合要求，既可安裝就位。

　　2、 設備安裝的具體要求

　　2.1  本機放入基礎就位后，其安裝角度應符合設計要求，格柵卸料口平面應與格柵井操作平臺面平行，格柵墻板應與格柵井操作平臺面垂直，設備安裝的水平度誤差小于1/1000，然后再根據安裝圖將設備與預埋件焊成一體，再將地腳螺母擰緊。

　　2.2  在通電運行之前，先用手搖把插入電機尾部方榫內，按安全罩上箭頭所示方向用手搖動電機，應無其他影響運行的因素存在。

　　2.3  卸去安全罩，放松漲緊鏈輪，卸下減速機端鏈條，通電試 運轉，看減速機的運轉方向是否與安全罩上所示箭頭方向一致，嚴禁反轉。

　　2.4  用漲緊鏈輪調節器調整鏈條的松緊度，并用漲緊螺桿調整 耙齒鏈的松緊度。

　　2.5  檢查減速機的潤滑油是否到油面線，不足時用30#機械油加至油面線。

　　2.6  裝好安全罩，接通電源空載運轉，應無抖動、卡阻現象 及異常噪音等，空載試運行后，再投入負載運轉。

　　回轉式格柵除污機日常維護與保養 ：

　　1、 在運行過程中，如有纖維狀雜物纏繞在轉刷軸上，應及時清理，以免影響機器的正常運行。

　　2、 應根據垃圾量的多少，定期清理掛在卸料板上的垃圾。

　　3、 在機器正常運行時，每月須用黃油槍在各潤滑部位的油嘴中注一次鈣基潤滑脂。

　　4、 減速機中的潤滑油須定期更換，一般設備投入正常使用后半個月需更換新油，以后每隔三個月更換一次，平時應注意減速機油位。
